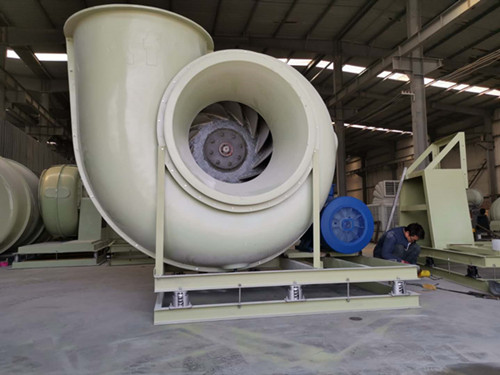

16C玻璃钢离心风机

16C玻璃钢离心风机

发布时间:
2020-06-30 11:44:09
浏览量:
25771次

产品介绍

在前文介绍过,本公司常规生产的玻璃钢材质的风机最大的型号为14C玻璃钢离心风机。因风机外形尺寸较大,且重量与高度都超过其它小型风机太多。如14C风机搭配110kw的电机,其风量可以达到110000CMH。可是在一些大型的废气工程中,可能会需要更大型号的风机,如16C玻璃钢离心风机,那如何制作呢?

16C玻璃钢离心风机的参数:
a、风量:风量范围从理论最小值100000CMH至理论最大值150000CMH;
b、风压:理论最小风压为1800pa,理论最大风压值为3300pa;
c、叶轮转速:16C的玻璃钢风机叶轮转速范围是1000rpm-1200rpm;
d、进风口:进风口为圆口,直径为12500mm;
e、出风口:出风口为方口口,尺寸为1300*1300mm;
f、电机型号:电机使用范围从75kw至132kw,统一使用变频防爆电机,性能更好;
g、皮带型号:皮带型号有SPB4550、SPB5000、SPB5250这几种;
h、减震器:减震器使用加强型的玻璃钢减震器或铝合金减震器,数量为12个或更多;
i、轴承箱:箱体为碳钢材料,轴选择不锈钢材料制作;轴承选用进口品牌。



16C玻璃钢离心风机的制作方法:
因在前文介绍过,比14C风机更大的型号都是需要定制的。那么如何定制呢?具体的制作方法与制作流程是什么?
制作方法:
1、开模制作
a、根据风机外壳的尺寸进行外壳模具的制作,与其它型号的风机类似;
b、玻璃钢风机叶轮选择更大型号的底盘,根据底盘的尺寸制作出合适型号的叶片,然后进行安装即可;
c、根据电机尺寸、外壳尺寸与轴承箱尺寸使用碳钢材料制作风机架子;
d、按照风机的安装标准进行安装即可,由于风机配件外形过大,可使用叉车或航吊作为辅助设备。

2、制作一次性模具
a、根据风机外壳的尺寸使用PP板焊制一个一次性的模具,然后使用手糊工艺制作出外壳,再拆除PP板即可;
b、叶轮、架子等配件不需要开模,只需要按照标准制作即可;
c、安装方法同上,区别是,一次性成型的风机外壳可以是一个整体。

从制作成本来对比上面两种16C的玻璃钢离心风机的制作方法,第一种方法单一成本较高,更适合批量生产。而如果风机的采购数量小,则使用第二种方法即可。出风机型号大小之外,本公司还生产玻璃钢高压风机、阻燃风机、耐酸碱风机等一些特殊性能的风机。
