玻璃钢离心风机碳钢架子的结构

本公司生产的玻璃钢离心风机型号超过10C时,为了保证风机的稳定性能,会将风机架子的材料更换为碳钢。相较于玻璃钢材质的风机架子,虽然碳钢架子的防腐能力比较差,但是强度和抗压能力更好。一些小型的风机重量在200-500kg左右,而大型的风机总重量可达1-2吨。下面主要来介绍一下玻璃钢离心风机碳钢架子的结构与制作注意事项。



玻璃钢离心风机碳钢架子的结构有哪些:
a、折弯

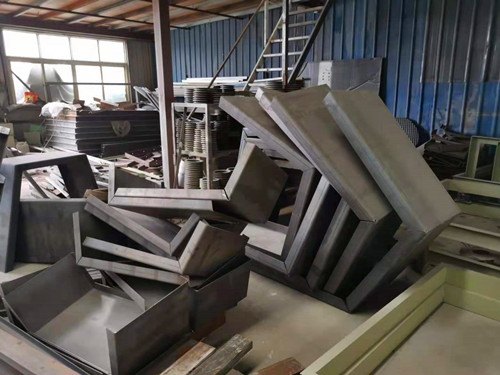

如下图所示,使用折弯机器将碳钢板材折成图上的形状,折弯的高度与风机的型号与方向有关,如90°的玻璃钢离心式风机使用的折弯高度要超过180°的风机。

b、电机座
电机座位于折弯的旁边,使用电焊将两者焊接在一起,电机座使用的材料为槽钢,根据电机的型号来确定槽钢的位置,然后再根据电机底座安装孔的距离对槽钢进行打孔。

c、底座框架与减震框架
底座框架位于折弯的下方,是折弯与电机座称为稳定的一体结构,使用槽钢制作。减震框架位于底座框架的底部,两者之间安装一定数量的减震器可以提高风机的抗震能力。

d、外壳连接框架
在折弯的顶部侧面位置,需要焊接一个外壳的连接框架,用来固定风机的外壳。

玻璃钢离心风机碳钢架子的制作注意事项:
a、首先根据玻璃钢离心风机参数表确定风机的方向与型号,在风机型号固定的前提下,首先要确认风机的方向,然后在进行折弯的制作。

b、用来制作风机架子的槽钢、角钢等材料必须为国标产品,确保风机的稳定性与耐久性。

c、风机架子制作完成后,需要进行防腐处理,常用的方法是喷漆或镀层,也可以使用玻璃纤维与树脂对风机架子进行防腐处理。

d、固定玻璃钢风机叶轮、外壳、架子、轴承箱、电动机等配件时,建议使用不锈钢专用螺栓。

上面介绍的就是有关于玻璃钢离心风机碳钢架子方面的知识,在后面的章节会继续介绍一些有关于玻璃钢防爆风机的内容。
